Attribuer une adresse IP locale fixe à l'ordinateur qui exécute eMule
Configuration du modem/routeur Castlenet CBW511
Accéder à l'interface de configuration
Désactiver le mode DHCP ou vérifier que la plage d'adresse IP DHCP n'inclue pas l'adresse IP locale fixe de l'ordinateur exécutant eMule
Port Forwarding : Faire les règles de routage pour les ports clients d'eMule sur l'adresse IP locale fixe de l'ordinateur qui l'exécute
À savoir :
Port Triggering
DMZ
Firewall
Remarque : En préalable, on considère pour notre exemple: Qu'eMule utilise les ports client TCP et UDP de votre eMule (eMule\Options\Connexions, prenez les ports libres entre 1055 et 65535) Que l'ordinateur qui exécute eMule a pour adresse IP locale fixe 192.168.0.2
Que le pare-feu du système soit correctement configuré pour laisser passer ces ports clients d'eMule.
Attribuer une adresse IP locale fixe à l'ordinateur qui exécute eMule
L'adresse IP locale du routeur se trouve au 192.168.0.1 par défaut. Donc par commodité, il vous faudra configurer une adresse IP locale fixe à votre ordinateur exécutant eMule à 192.168.0.2 par exemple.
Remarque : Si le mode DHCP du routeur est activé, l'adresse IP locale fixe de l'ordinateur exécutant eMule doit être de la forme 192.168.0.x (x étant compris entre 2 et 9, 1 et la plage 10 à 245 sont exclus).
Si le mode DHCP du routeur est désactivé, l'adresse IP locale fixe de l'ordinateur exécutant eMule doit être de la forme 192.168.0.x (x étant compris entre 2 et 254, 1 est exclus).
Pour que votre ordinateur ait une IP locale fixe dans le réseau interne :
(cette méthode est faite pour Windows XP, mais elle est relativement identique pour Windows 9x et Windows 2000)
Citation:
Allez dans Menu démarrer\Paramètres\Panneau de configuration\Connexions réseau
Faites un clic droit sur le nom de votre connexion locale, puis allez dans les propriétés
(vous pouvez aussi faire un clic droit sur l'icône de votre connexion Internet à côté de l'heure, cliquer sur Etat puis sur Propriétés)
Citation:
Rendez-vous à l’onglet Général puis cliquez sur Protocol internet TCP/IP et cliquez sur propriétés
Cochez utiliser l’adresse IP suivante et entrez 192.168.0.2
Pour masque de réseau, mettez 255.255.255.0
Pour passerelle par défaut, mettez 192.168.0.1 (l’adresse IP de votre modem/routeur)
Pour DNS (primaire et secondaire), entrez ceux de votre fournisseur d’accès internet. Les DNS de votre fournisseur d'accés Internet se trouvent ICI.
Fermez les fenêtres en faisant Ok, puis encore Ok et enfin Fermer
Pour que cela prenne effet, faîtes simple, redémarrez votre ordinateur ou la connexion Internet (déconnectez-vous et reconnectez-vous).
Configuration du modem/routeur Castlenet CBW511
Accéder à l'interface de configuration
Pour accéder à l'interface de configuration du Castlenet CBW511, vous devez vous rendre à l'adresse http://192.168.0.1
Citation :
Username, laissez la case vide
Password, mettez cable
Vous arrivez alors au menu principal.

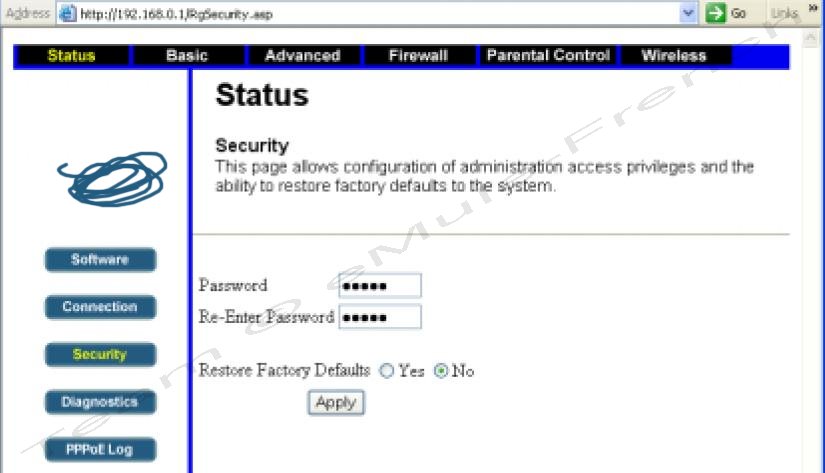

Pour des raisons évidentes de sécurité, il est vivement recommandé de changer ce mot de passe dans STATUS puis SECURITY.
Désactiver le mode DHCP ou vérifier que la plage d'adresse IP DHCP n'inclue pas l'adresse IP locale fixe de l'ordinateur exécutant eMule
Pour des raisons de commodité, nous avons utilisé une adresse IP locale fixe pour l'ordinateur exécutant eMule. Cette adresse IP locale étant fixe, cela évite d'avoir à remodifier la configuration des règles de routage si celle-ci venait à changer.
Vous avez le choix de désactiver ou non le mode DHCP du routeur (attribution d'adresse IP automatiquement par le routeur).
Par défaut, la plage d'adressage IP automatique du mode DHCP pour le Castlenet CBW511 va de 192.168.0.10 à 192.168.0.245
Remarque :
L'attribution d'une adresse IP locale fixe peut cohabiter dans un réseau asservi à un mode DHCP (attribution d'adresse IP locale automatique). Pour cela, il suffit juste d'attribuer une adresse IP locale fixe se situant en dehors de la plage DHCP.
Cependant, la plage DHCP du routeur va de l'adresse IP 192.168.0.10 à 192.168.0.245 (192.168.0.1 exclus), vous pouvez assigner une adresse IP locale fixe à un ordinateur en prenant bien soin que cette adresse se trouve en dehors de la plage DHCP du routeur (par exemple 192.168.0.2).
Pour faire simple, nous allons désactiver le mode DHCP.
Pour désactiver le mode DHCP, faites comme ceci :
Citation :

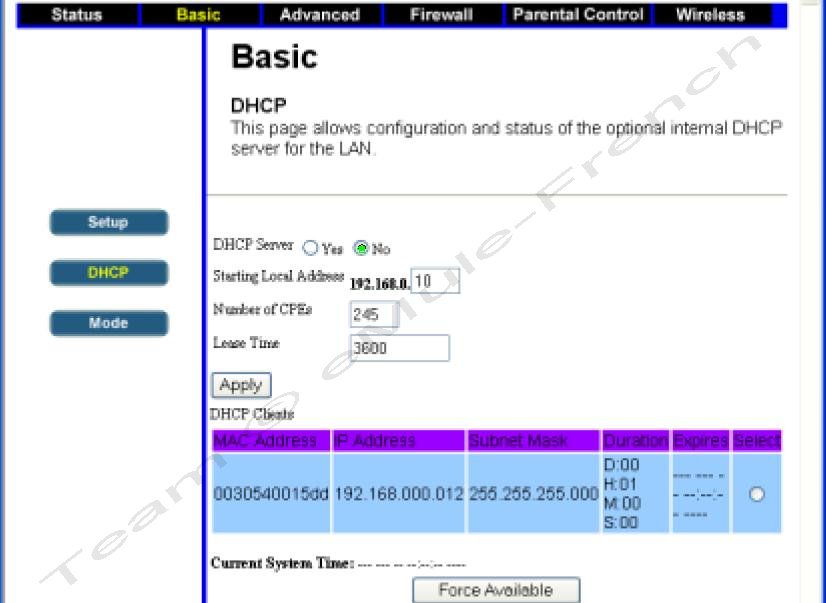

Cliquez sur l'onglet BASIC
Pour DHCP, DHCP server cochez NO
Puis cliquez sur Apply
Si le mode DHCP est désactivé au niveau du routeur. N'oubliez pas qu'il faut aussi assigner une adresse IP locale fixe à tous les ordinateurs du réseau.
Port Forwarding : Faire les règles de routage pour les ports clients d'eMule sur l'adresse IP locale fixe de l'ordinateur qui l'exécute
Vous allez maintenant créer les règles permettant à eMule de fonctionner correctement derrière le modem/routeur.
On considère dans notre exemple :
Citation :
Qu'eMule utilise les ports clients TCP et UDP de votre eMule
Que l'ordinateur exécutant eMule a pour adresse IP locale fixe 192.168.0.2

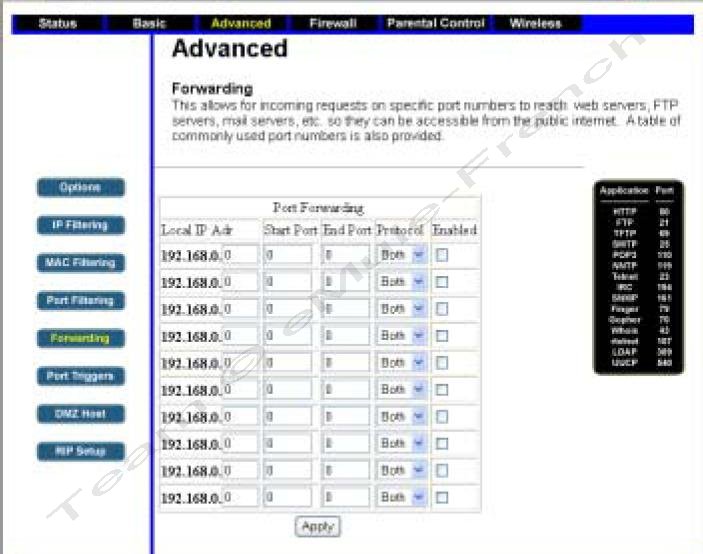

Cliquez sur ADVANCED, puis sélectionnez le menu FORWARDING
Entrez les données de la façon suivante :
Citation :
eMule TCP (Port TCP de votre eMule)
Local IP Adr, mettez 192.168.0.2
Start port, mettez Port TCP de votre eMule
End port, mettez Port TCP de votre eMule
Protocol, mettez TCP
Cochez ENABLED
Cliquez sur APPLY
Citation :
eMule UDP (Port UDP de votre eMule)
Local IP Adr, mettez 192.168.0.2
Start port, mettez Port UDP de votre eMule
End port, mettez Port UDP de votre eMule
Protocol, mettez UDP
Cochez ENABLED
Cliquez sur APPLY
Vous venez de créer les règles de routage permettant à eMule d'être visible sur Internet. Il ne vous reste plus qu'à lancer eMule et à vous connecter sur les serveurs edonkey et sur le réseau Kademlia (KAD).
Cette méthode est valide pour tout autre programme. Vous devez juste modifier les ports et les protocoles utilisés.
A savoir
Port Triggering
Port Triggering permet d'ouvrir un port donné dés qu'un programme le demande. Port Triggering n'a pas besoin qu'une adresse IP spécifique soit désignée ni que le protocole soit défini (TCP ou UDP). Mais Port Triggering a besoin que vous lui indiquiez sur quels ports il doit agir.
Il y a cependant des exceptions comme le modem/routeur Castlenet CBW511 où il vous sera demandé un protocole (TCP, UDP ou BOTH qui signifie tout protocole).
Port Triggering est utilisé pour les applications dont les ports sortants diffèrent des ports entrants. Cela évite par exemple certains conflits de routage avec certains programmes.
À savoir que certains développeurs de firmware de routeur utilisent Port Triggering comme d'un pare-feu (ce qui n'est pas du tout sa fonction initiale).

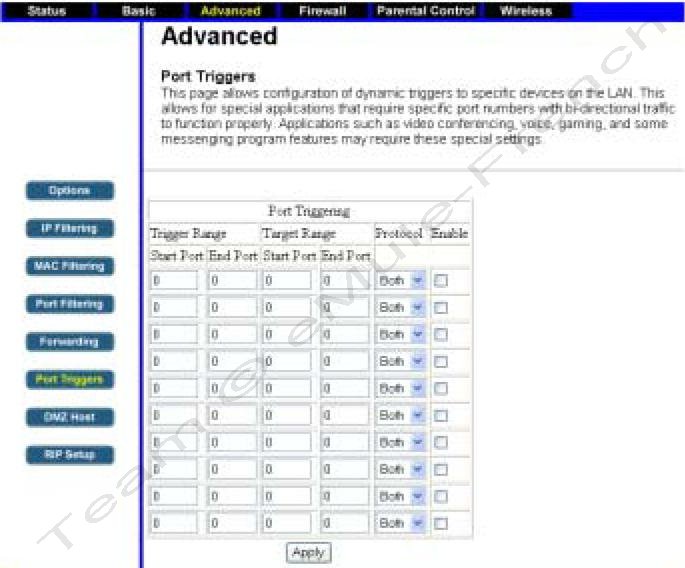

Cette option se trouve dans l'onglet ADVANCED puis menu PORT TRIGGERS.
Normalement eMule n'a pas besoin du Port Triggering. Mais imaginons qu'eMule ait besoin du Port Triggering.
On considère dans notre exemple :
Qu'eMule utilise les ports clients TCP et UDP de votre eMule
Citation :
eMule port trigger (Port TCP de votre eMule=
Target range
Start port, mettez Port TCP de votre eMule
End port, mettez Port TCP de votre eMule
Protocol, mettez TCP (remarque : on aurait pu mettre BOTH)
Cochez ENABLE
Cliquez sur APPLY
Citation :
eMule port trigger (Port UDP de votre eMule)
Trigger range
Start port, mettez Port UDP de votre eMule
End port, mettez Port UDP de votre eMule
Target range
Start port, mettez Port UDP de votre eMule
End port, mettez Port UDP de votre eMule
Protocol, mettez UDP (remarque : on aurait pu mettre BOTH)
Cochez ENABLE
Cliquez sur APPLY
On aurait pu aussi définir une plage de port de la manière suivante :
Citation :
eMule port trigger (Port TCP de votre eMule) à (Port UDP de votre eMule)
Trigger range
Start port, mettez Port TCP de votre eMule
End port, mettez Port UDP de votre eMule
Target range
Start port, mettez Port TCP de votre eMule
End port, mettez Port UDP de votre eMule
Protocol, mettez BOTH
Cochez ENABLE
Cliquez sur APPLY
Vous venez de faire des règles de Port Triggering pour eMule.
DMZ
Pour des raisons de sécurité, le mode DMZ doit être utilisé avec parcimonie.
DMZ (DeMilitarized Zone) permet de règler les problèmes liés aux programmes utilisant des ports aléatoires en autorisant toutes les transactions vers l'adresse IP locale qui lui est assignée.
DMZ permet de palier les conflits que peut soulever un programme avec les règles de routage NAT.
Par conséquent, en cas de problème pour un programme (jeux en ligne, téléphonie par VOIP ect), utilisez le mode DMZ.

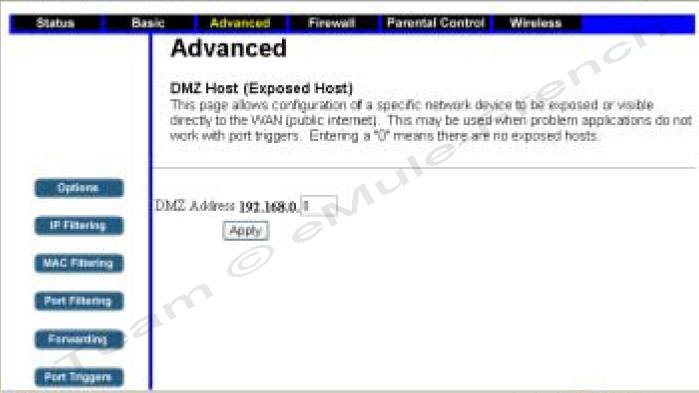

Cette option se trouve dans l'onglet ADVANCED puis menu DMZ HOST
Pour utiliser cette option DMZ :
Citation :
DMZ address, mettez 192.168.0.2 (l'adresse de l'ordinateur pour lequel vous désirez donner un accés complet à Internet)
Cliquez sur Apply
Firewall
Dans FIREWALL et menu WEB FILTER, vous pouvez laisser par défaut les options du parefeu (firewall) en cochant uniquement FIREWALL PROTECTION.
La configuration du routeur est maintenant terminée. Mais il se peut que vous ayez un parefeu/firewall, qui peut être la cause d'un lowid. Relancez la mule, et vérifiez si vous avez un lowID (c'est le cas, si les flèches du globe en bas à droite sont jaunes). Si c'est le cas, vous pouvez essayer de configurer le parefeu.
