Voici comment configurer le Routeur Hitachi Tecom AH4021

pour eMule (Alice / Club-Internet / Tiscali)

1- Attribuer une adresse IP locale fixe à l'ordinateur qui exécute eMule

2- Accéder à l'interface de configuration du routeur à l'adresse http://192.168.1.1

3- Désactiver le mode DHCP d'attribution automatique des adresses IP locales

4- Configurer le routeur afin de rendre eMule visible sur le réseau Internet

5- Configurer le parefeu du routeur

Autoriser la création d'un serveur virtuel derrière le routeur
Sauvegarder la configuration

Remarque:

En préalable, on considère pour notre exemple que les pare-feux du système sont correctement configurés pour laisser passer ces ports.

1- Attribuer une adresse IP locale fixe à l'ordinateur qui exécute eMule

Tout d'abord, il vous faut attribuer une IP Fixe au PC qui exécute eMule. Pour cela, cliquez ICI. Notez bien l'adresse IP fixe que vous avez attribuée à votre PC. Attention, si vous possédez plusieurs PC en réseau sur ce routeur, pensez à faire la même manip' sur chacun des autres PC, avec des IP différentes.

Avant de poursuivre, veuillez compléter ici les informations suivantes :

Pour trouver ton ip locale sous windows XP => Démarrer > Exécuter > taper cmd /k ipconfig

Pour trouver ton ip locale sous windows 2000 ou Me => Démarrer > Programmes > Accessoires > Commandes MS-DOS, taper ipconfig

Pour trouver ton ip locale sous win98 => Demarrer > executer , taper winipcfg

Adresse Ip locale : 192.168.1. <== Complétez la case
Port TCP de eMule : <== Complétez la case
Port UDP de eMule : <== Complétez la case

Remarque:

Si le mode DHCP est désactivé au niveau du routeur, n'oubliez pas qu'il faut aussi assigner une adresse IP locale fixe à tous les ordinateurs du réseau.

2- Accéder à l'interface de configuration du routeur à l'adresse http://192.168.1.1

Ouvrez votre navigateur internet et entrez cette adresse:

Manipulation:

http://192.168.1.1

- Pour ceux qui sont avec le fournisseur d'acces Internet ALICE :

Login : alice
Pass : alice

- Pour ceux qui sont avec le fournisseur d'acces Internet CLUB INTERNET :

Login : root
Pass : clubadmin

- Pour ceux qui sont avec le fournisseur d'acces Internet TISCALI :

Login : tiscali
Pass : tiscali

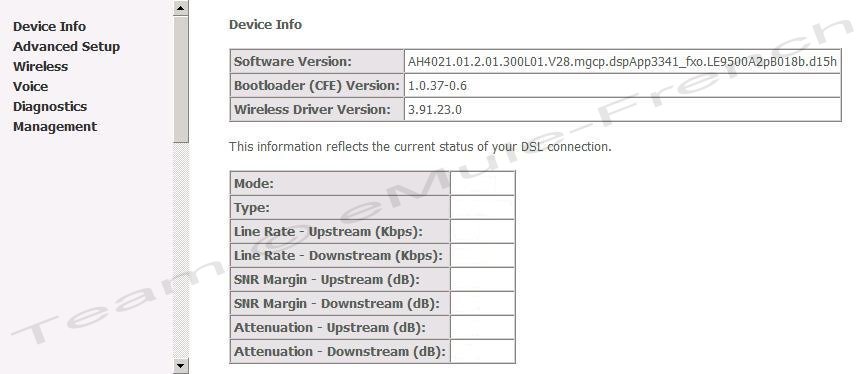

Vous êtes alors devant la fenêtre "Device Info"

3- Désactiver le mode DHCP d'attribution automatique des adresses IP locales

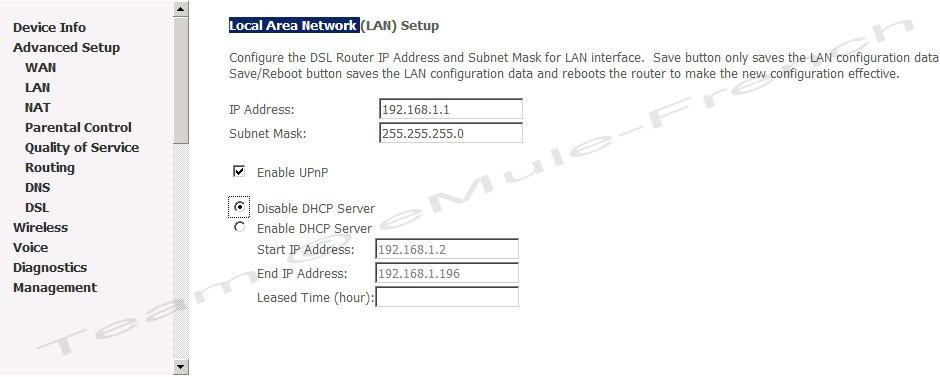

Cliquez sur "Advanced Setup", puis cliquez sur "Lan". Vous devez alors avoir cette fenêtre "Local Area Network"

Manipulation:

Désactiver le DHCP

- Cocher "Disable DHCP Server"

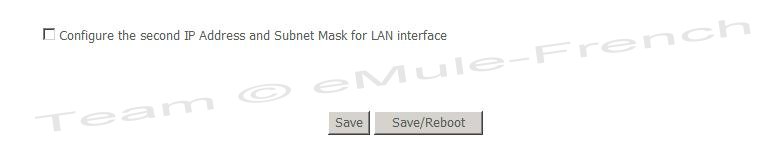

- Puis cliquez sur "Save"

!!!! ATTENTION SI VOUS AVEZ LE TELEPHONE AVEC VOTRE FORFAIT INTERNET, NE PAS DESACTIVER LE DHCP SINON VOUS N'AUREZ PLUS DE TELEPHONE !!!!

4- Configurer le routeur afin de rendre eMule visible sur le réseau Internet

Autoriser la création d'un serveur virtuel derrière le routeur

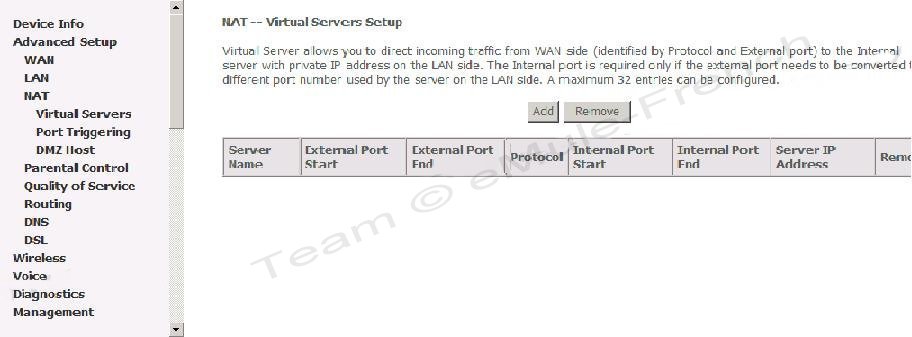

Dans le menu "Advanced Setup", cliquez sur "NAT". Vous avez alors la fenêtre "NAT -- Virtual Servers Setup"

Manipulation:

Cliquez sur "Add"

- Cochez "Custom server". Donnez-lui le nom eMule serveur virtuel

- "Server IP address", mettez 192.168.1. (qui est l'adresse IP locale fixe de l'ordinateur qui exécute eMule)

Entrez maintenant les données pour eMule

Manipulation:

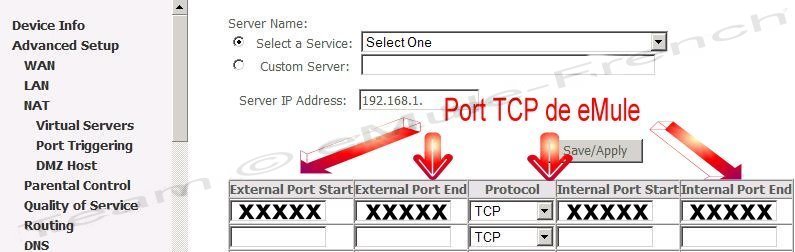

eMule TCP

- "External Port Start" et "External Port End", mettez

- "Protocol", mettez TCP

- "Internal Port Start" et "Internal Port End", mettez

Manipulation:

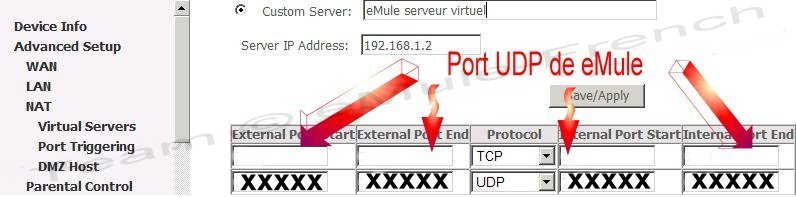

eMule UDP

- "External Port Start" et "External Port End", mettez

- "Protocol", mettez UDP

- "Internal Port Start" et "Internal Port End", mettez

Sauvegardez la configuration

Manipulation:

- Cliquez sur "Save/apply"

Vous venez d'autoriser la création d'un serveur virtuel derrière le routeur à l'adresse IP locale 192.168.1. (ports TCP et UDP ).

5- Configurer le parefeu du routeur

Ensuite il vous faut Ouvrir les ports eMule dans le pare-feu du routeur.
Dans le menu "Advanced Setup", cliquez sur "Port triggering".

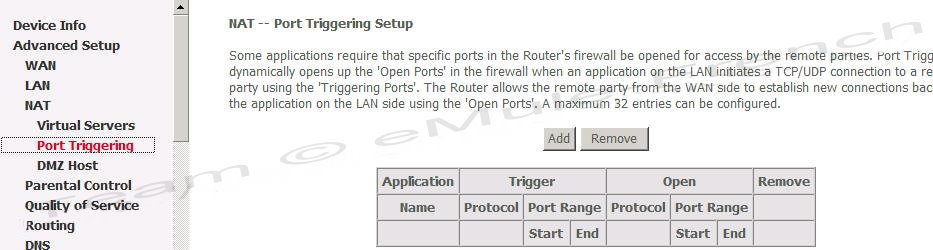

Vous avez alors la fenêtre "NAT -- Port Triggering Setup"

Citation:

Cliquez sur "Add"

- Cochez "Custom server. Donnez-lui le nom eMule pare-feu

Citation:

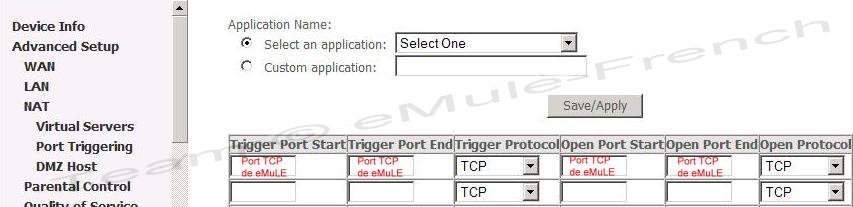

eMule TCP

- "Trigger Port Start" et "Trigger Port End", mettez

- "Trigger Protocol" , mettez TCP

- "Open Port Start" et "Open Port End", mettez

- "Open Protocol", mettez TCP

Citation:

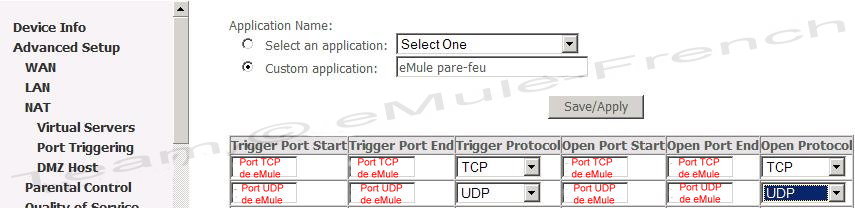

eMule UDP

- "Trigger Port Start" et "Trigger Port End", mettez

- "Trigger Protocol" , mettez UDP

- "Open Port Start" et "Open Port End", mettez

- "Open Protocol", mettez UDP

Sauvegardez la configuration

Citation:

- Cliquez sur "Save/apply"

Vous venez d'ouvrir les ports pour eMule dans le pare-feu du routeur.

Sauvegarder la configuration

Pour être sûr que les règles de routage ont bien été appliquées, nous allons sauvegarder la configuration et relancer le routeur.

Citation:

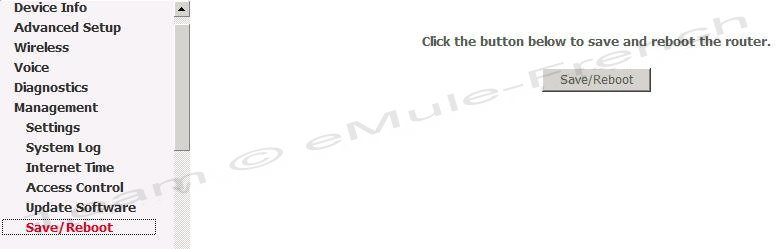

- Cliquez sur "Management", puis sur "Save/reboot"

- Enfin cliquez sur "Save/reboot"

Le routeur va se relancer.

Lancez maintenant eMule et connectez-le afin de vérifier que les ports sont correctement routés et ouverts dans le pare-feu du routeur.

La configuration du routeur est maintenant terminée. Mais il se peut que vous ayez un parefeu/firewall, qui peut être la cause d'un lowid. Relancez la mule, et vérifiez si vous avez un lowID (c'est le cas, si les flèches du globe en bas à droite sont jaunes). Si c'est le cas, vous pouvez essayer de configurer le parefeu.
